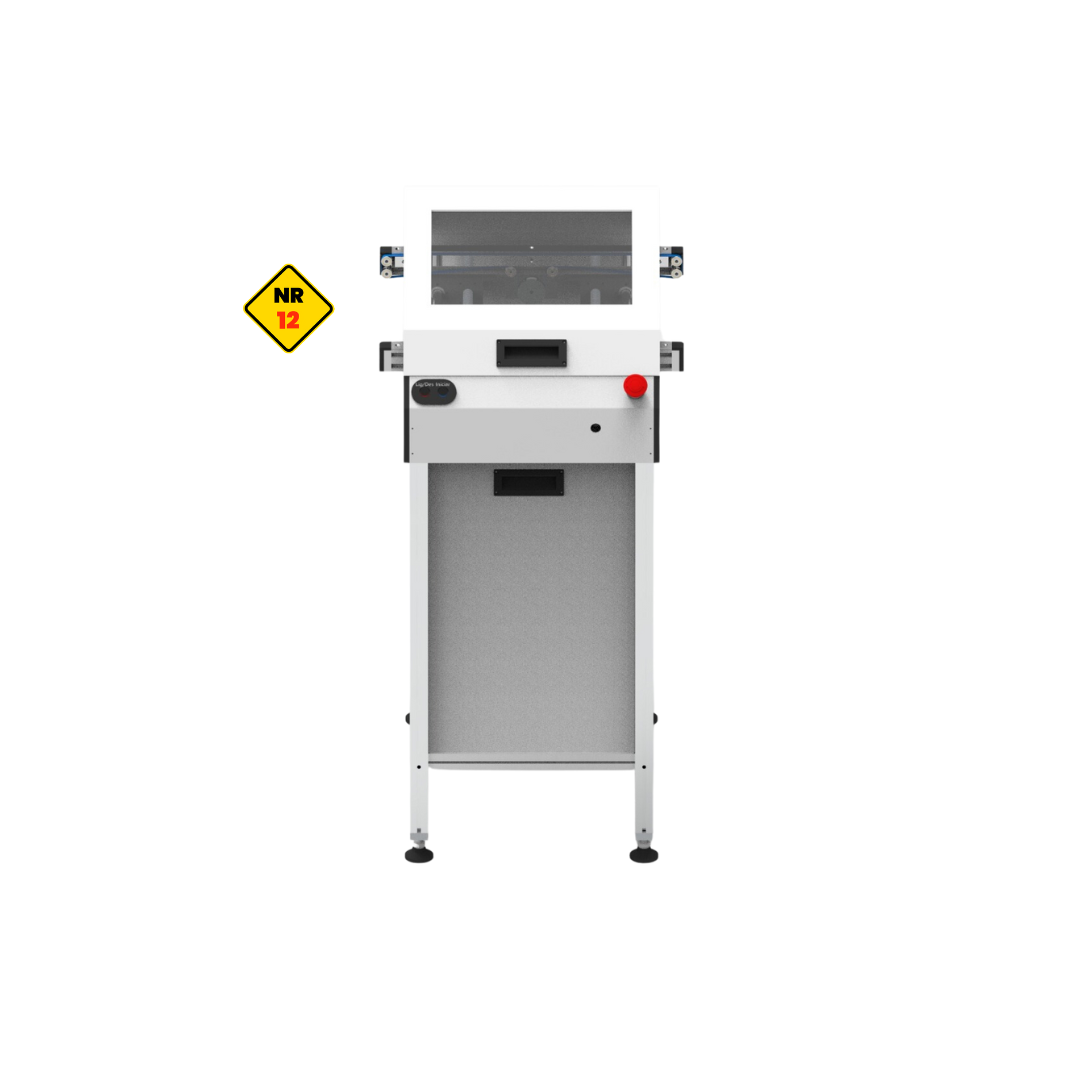

Estrutura e dimensões

• Dimensões: 1200mm (C) x 800mm (L) x 910mm (A)
• Estrutura: Perfil de alumínio estrutural de alta resistência
• Carenagem: Chapa de aço com pintura eletrostática
• Peso Aproximado: 60 kg
• Abertura Máxima: 300 mm

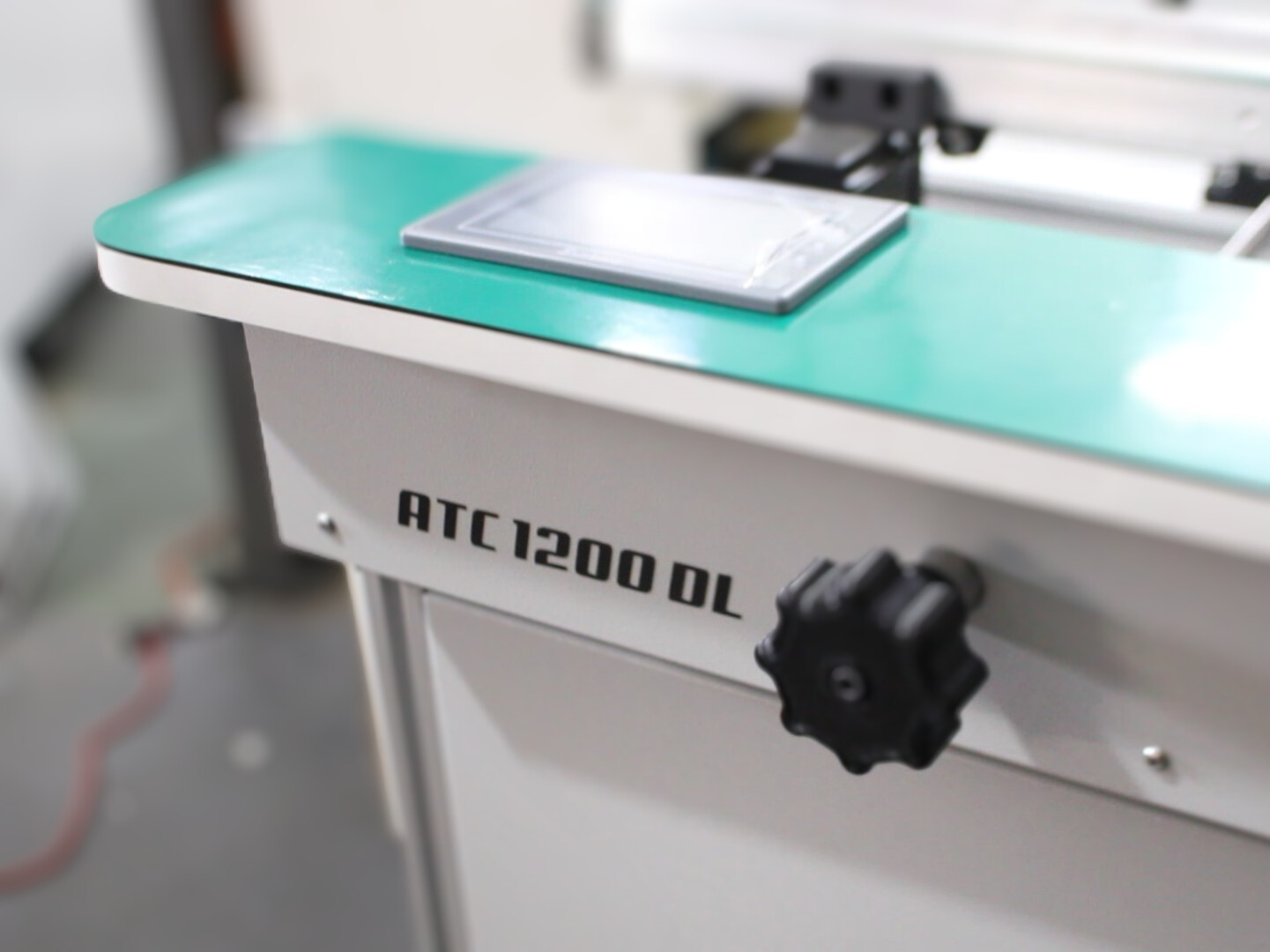

• Ajuste de Largura: Manual por volante
• Pés: Sapatas com nivelamento ajustável
• Tampa Superior: Policarbonato com trava de segurança

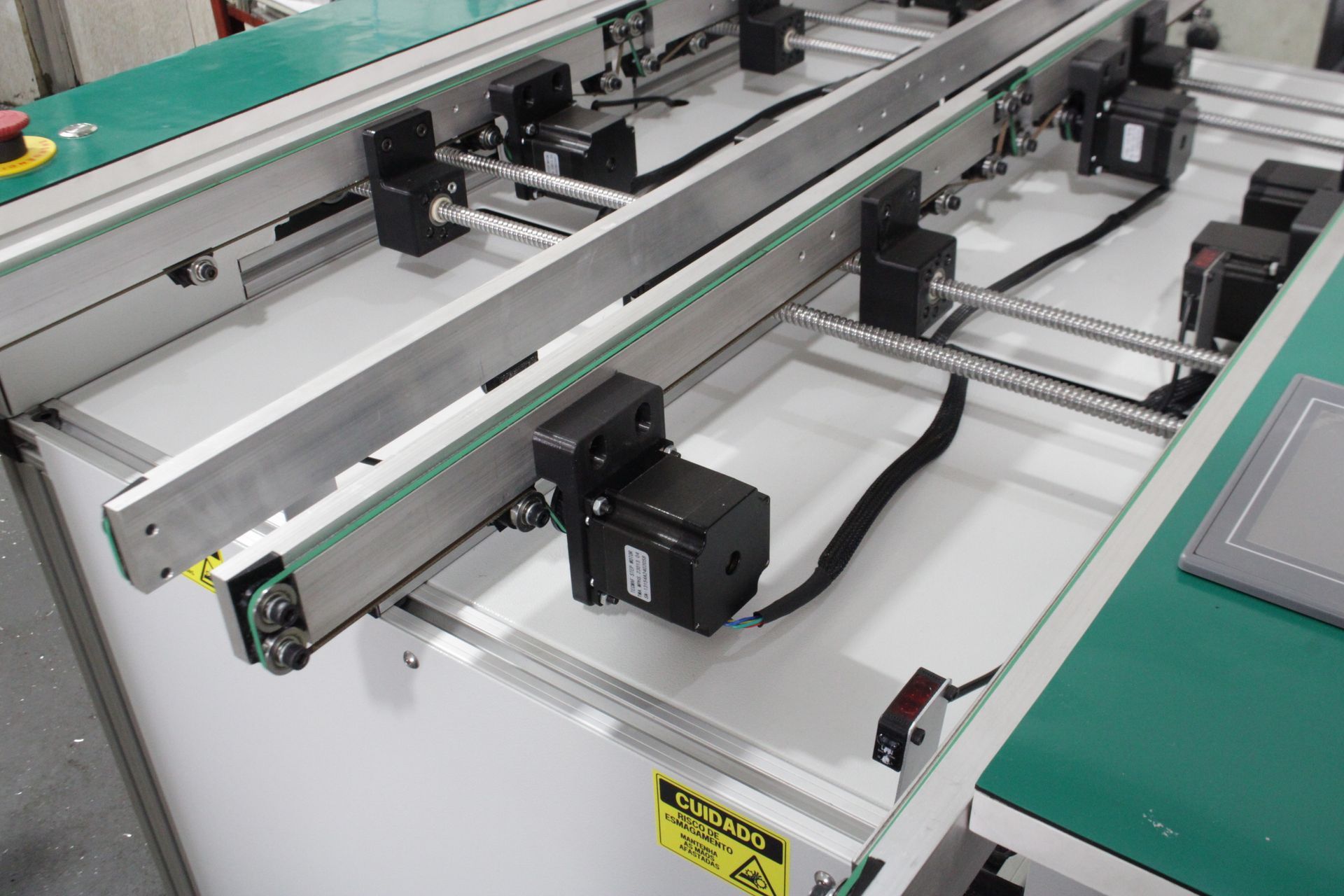

Sistema Transportador

• Tipo: Dual Lane (dupla trilha)
• Correia: Correia condutiva ESD de 6mm
• Motores: Motor de passo individual por lane
• Sensores: Sensor difuso com posição ajustável
• Detector de Placas (PCB): Incluso
• Comunicação SMEMA: Integrada para sincronização com linha SMT

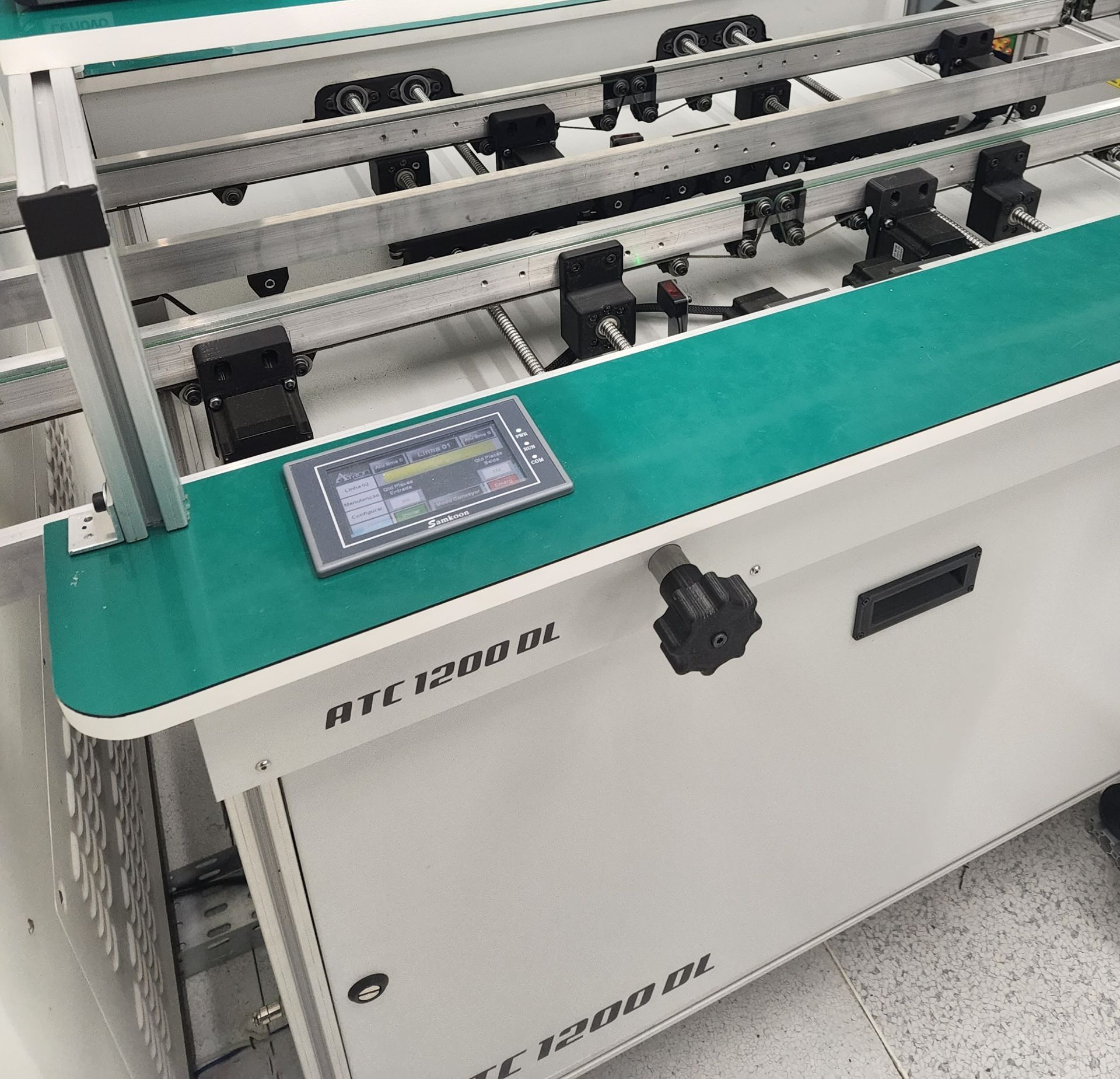

Controle e Interface

• CLP: Controle Lógico Programável com monitoramento completo

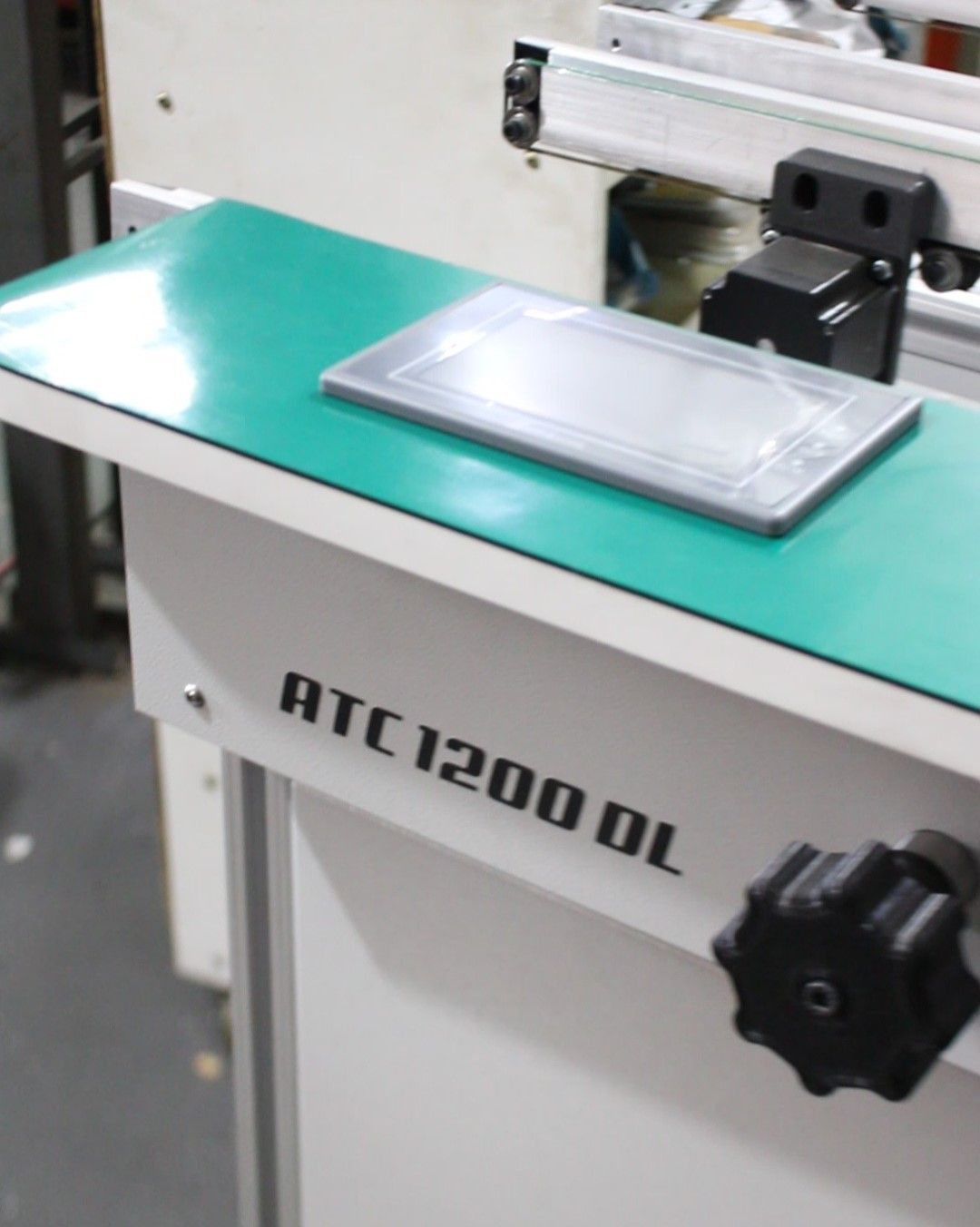

• IHM: Interface Homem-Máquina intuitiva
• Monitoramento: LEDs indicativos no painel
• Horímetro: Incluso

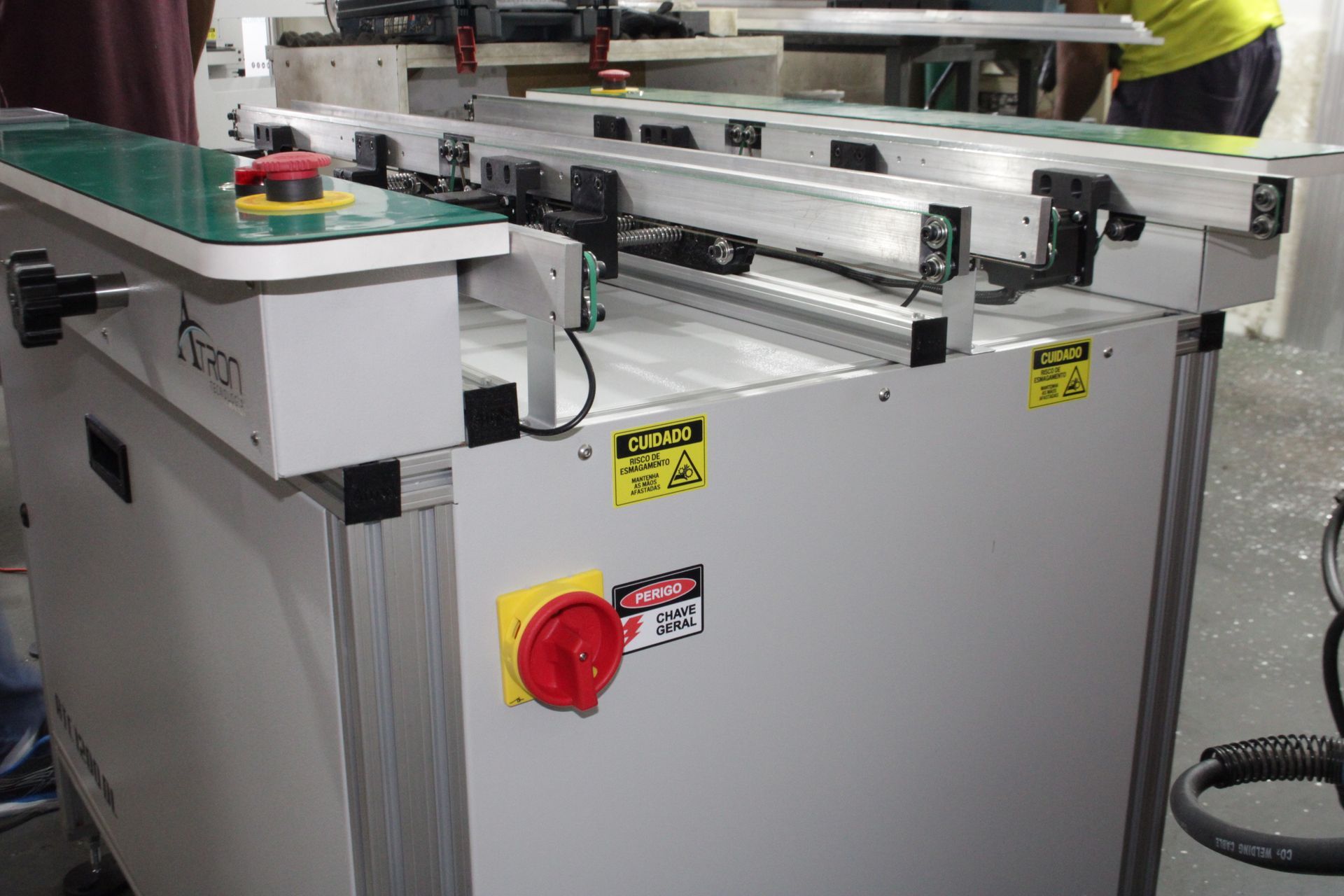

Segurança

• Sensor de porta superior
• Relé de segurança da tampa

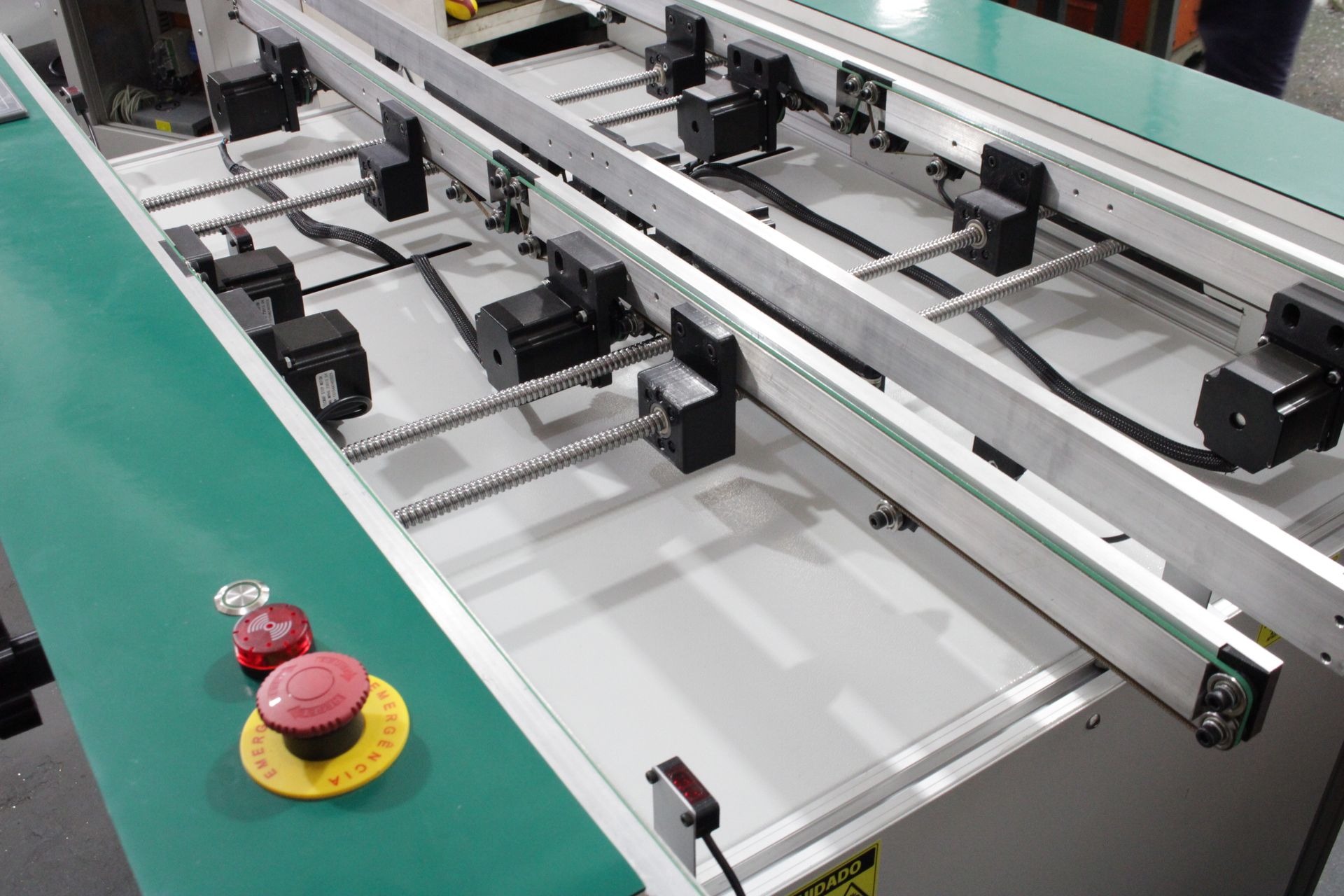

• Botão de emergência
• Relé de emergência monitorado

Alimentação e Integração

• Alimentação Elétrica: 220V / 60Hz
• Corrente: 3A
• Pressão de Ar: Não se aplica (N/A)

Opcionais Sob Consulta

• Dimensões customizadas

A) Equipamento:

• Garantia integral do fabricante por um período de 12 (doze) meses após a data de embarque.
• O envio e retorno das peças em garantia ao fabricante são de responsabilidade do cliente.
• Excluem-se da garantia os defeitos provocados por utilização inadequada.
• Garantia plena de fornecimento de peças por 10 anos.

B) Mão de Obra:

• 12 (doze) meses após a data de embarque.
• Excluem-se da garantia os defeitos provocados por utilização inadequada.
• Para os equipamentos instalados fora do municipio de Manaus, as despesas de viagem e estadia do pessoal técnico da ATRON, ocorridas durante a instalação do equipamento, cursos e chamadas de assistência técnica serão de responsabilidade do cliente.

Limitações de Atendimento:

Os atendimentos técnicos dentro do período de garantia de serviços serão gratuitos dentro  do horário comercial - SEG - SEX das 08:00hs às 17:00hs. Os atendimentos efetuados por  solicitação de chamada técnica fora do horário comercial serão cobrados por hora efetiva de trabalho, independente da condição de chamada.

Cobertura:

São consideradas como "fora de garantia", todas as peças e partes de desgaste natural, ou  provocadas por falha ou falta de manutenção preventiva e conservação, ou por erros de  operação, ou por intervenção de terceiros não habilitados e não autorizados pelo fabricante ou fornecedor.

Dentro de grupo de peças e partes de desgaste, encontram-se todas as unidades de movimentação, atrito, acionamento constante e sob influência direta de fonte externa de suprimento, como ar comprimido, vácuo e água. São as mais comuns: correntes, guias, roldanas, coroas dentadas, correias, polias, rolamentos, mancais, filtros de ar, filtros em geral, lentes, bocais, chaves fim de curso, válvulas ejetoras (ejectors), válvulas solenóides, pistões pneumáticos, entre outras peças que comprovadamente sejam peças e partes de movimentação e desgartes. Para os serviços aplicados dentro deste grupo definido, as horas técnicas empregadas no reparo ou substituição, serão cobradas em separado conforme tabela padrão de hora técnica vigente na ocasião.

Instalação:

Será executada por um técnico da ATRON sem custo adicional para o cliente, entretanto para os equipamentos instalados fora do município de Manaus, as despesas de deslocamento, alimentação e estadia serão de responsabilidade do cliente.
