ATTC2000 | Transfer Shuttle Conveyor
Alta performance para linhas SMT com até 40 modelos de placas programáveis.
SHUTTLE CONVEYOR

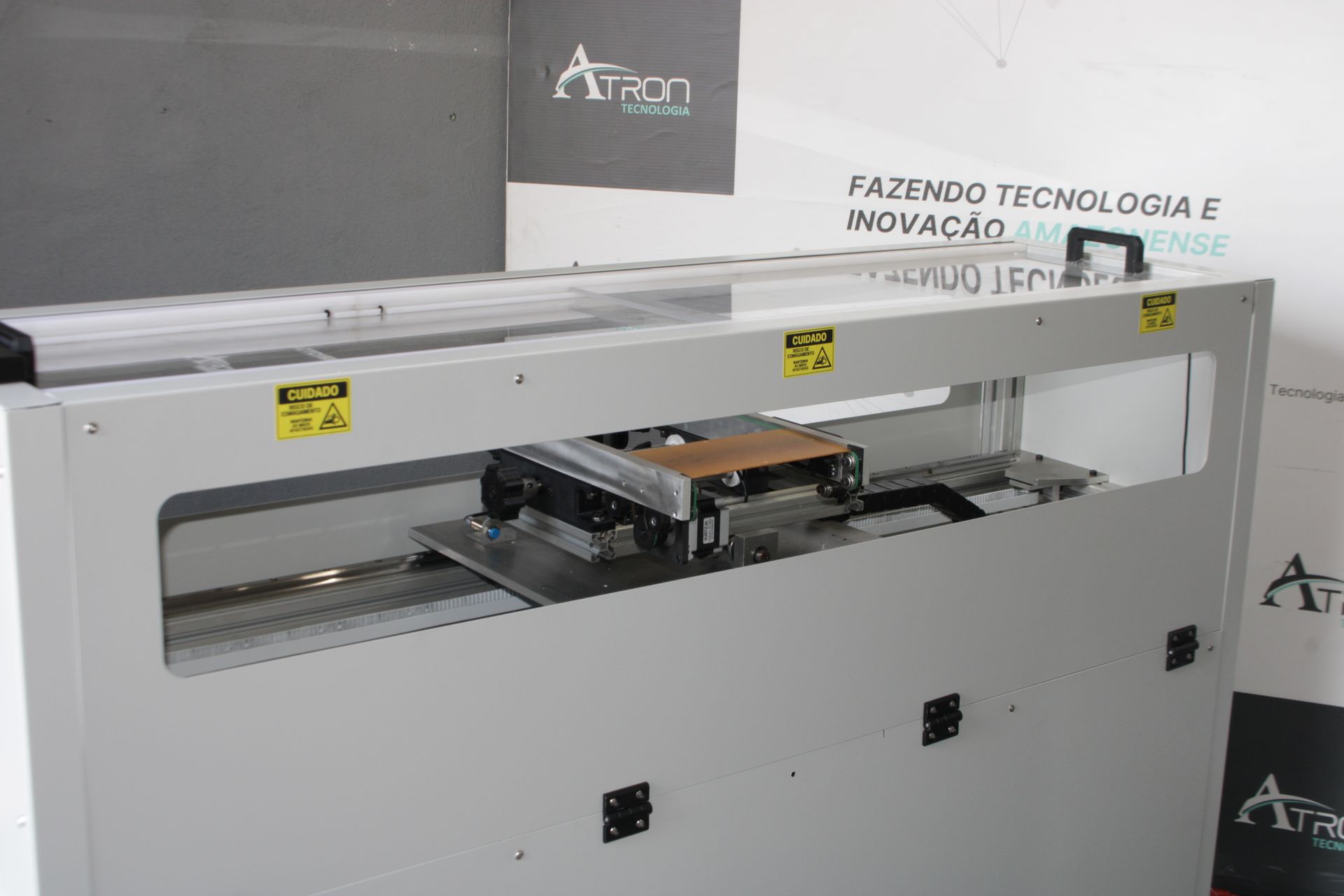

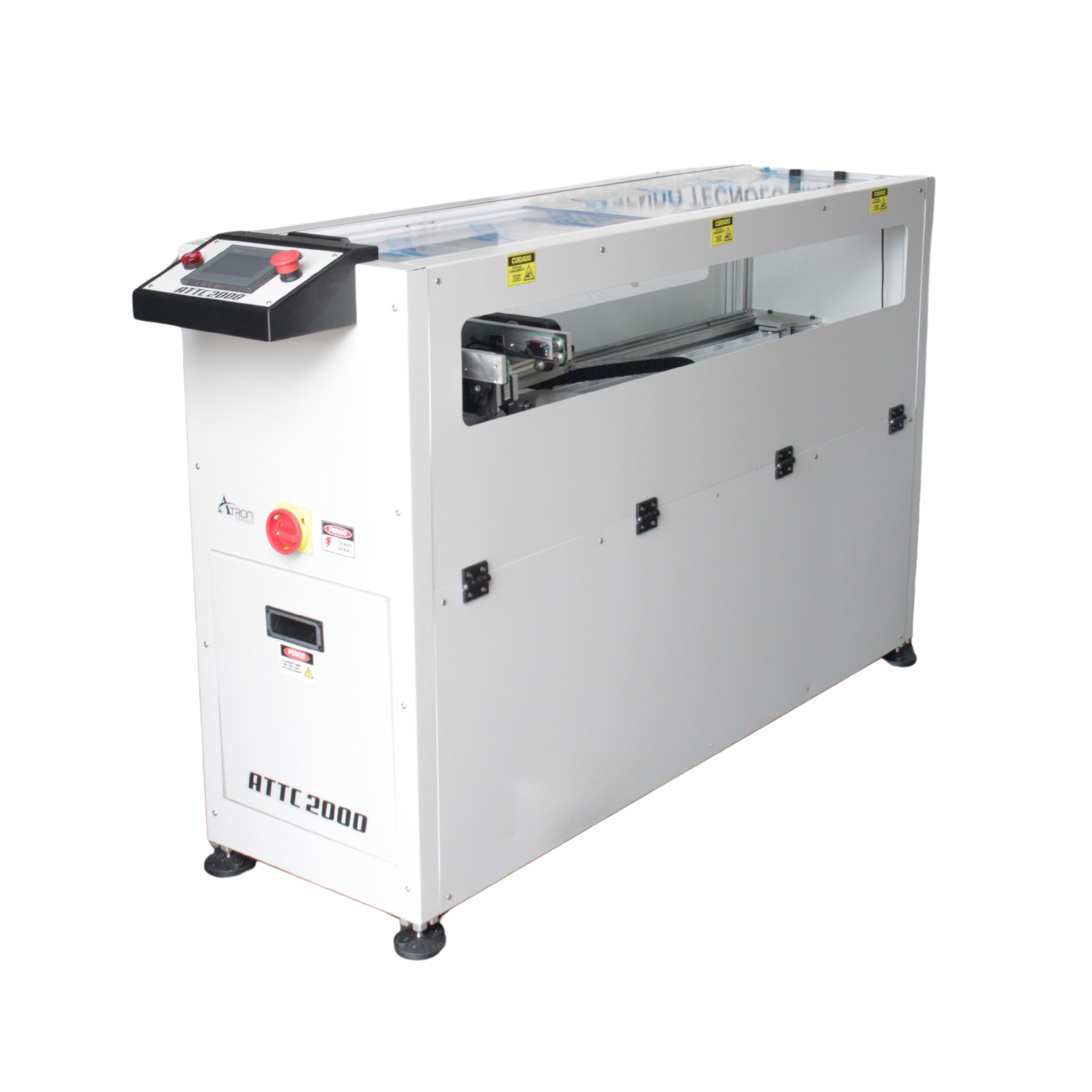

O ATTC2000 é um transportador automático projetado para transferir placas PCB entre equipamentos SMT, mesmo com diferenças de alinhamento entre conveyors. Com interface intuitiva e fácil de configurar, oferece layout otimizado em linguagem nacional e memória para até 40 modelos de placas, ideal para ambientes de produção média e alta. É a solução ideal para aumentar a eficiência e padronização em linhas SMT.
Especificação
- Modelo: ATTC2000

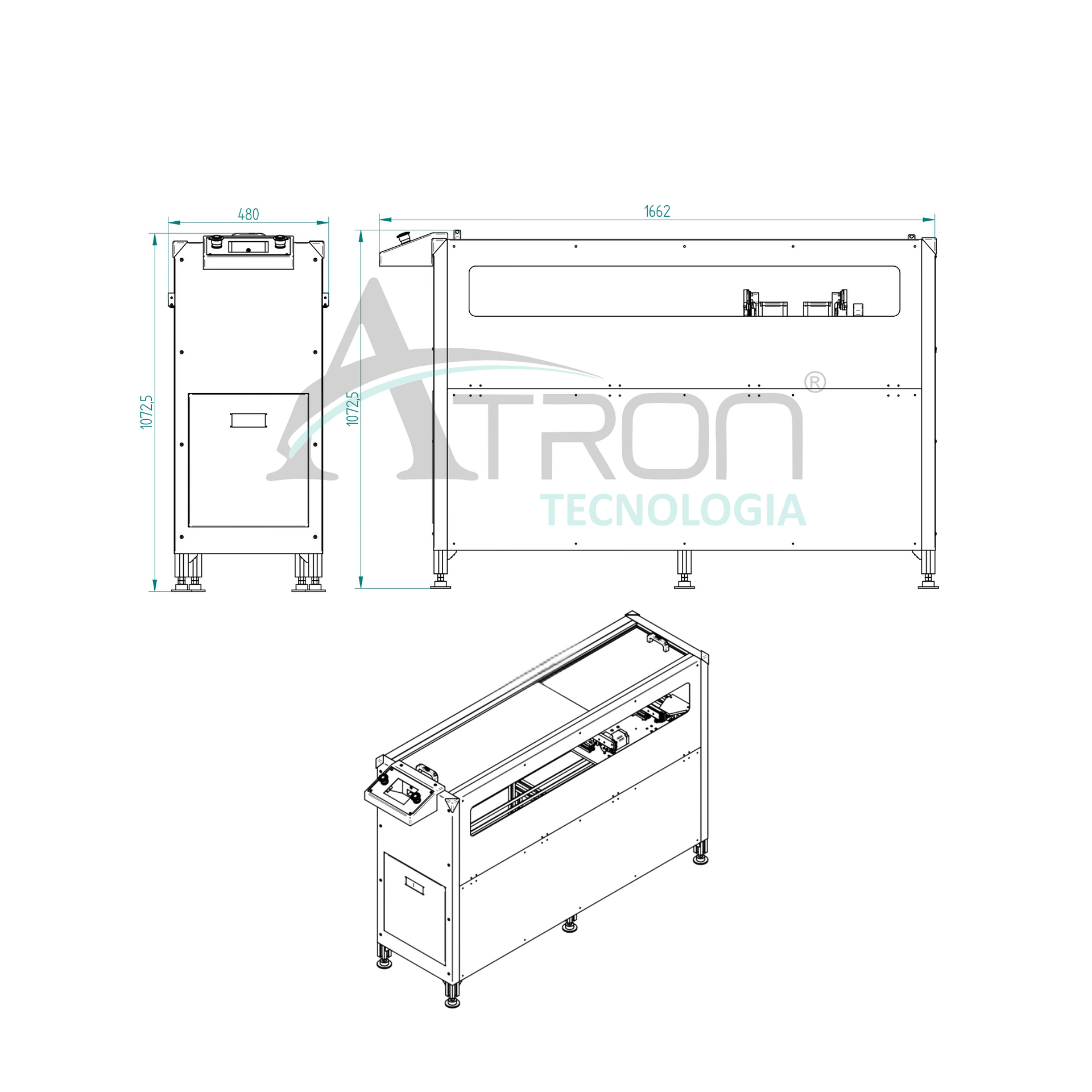

- Dimensões: 2000mm x 600mm x 1200mm
- Tensão: 220V / 60Hz
- Peso: 75 kg (aprox.)
- Curso: 1400 mm
- Largura Máx. PCB: 400 mm
- Interface: IHM com CLP
- Comunicação: SMEMA
________________________________________
Aplicações e Indicações
- Ideal para médias e altas produções SMT;
- Compatível com diferentes conveyors;
- Otimiza espaço e fluxo em linhas automatizadas
- Alta performance e segurança operacional
- Produção nacional com suporte e garantia
Descrição técnica
Estrutura
- Perfil de alumínio 40x40;
- Carenagem em ACM e aço galvanizado;
- Tampa ESD de acrílico com puxadores;

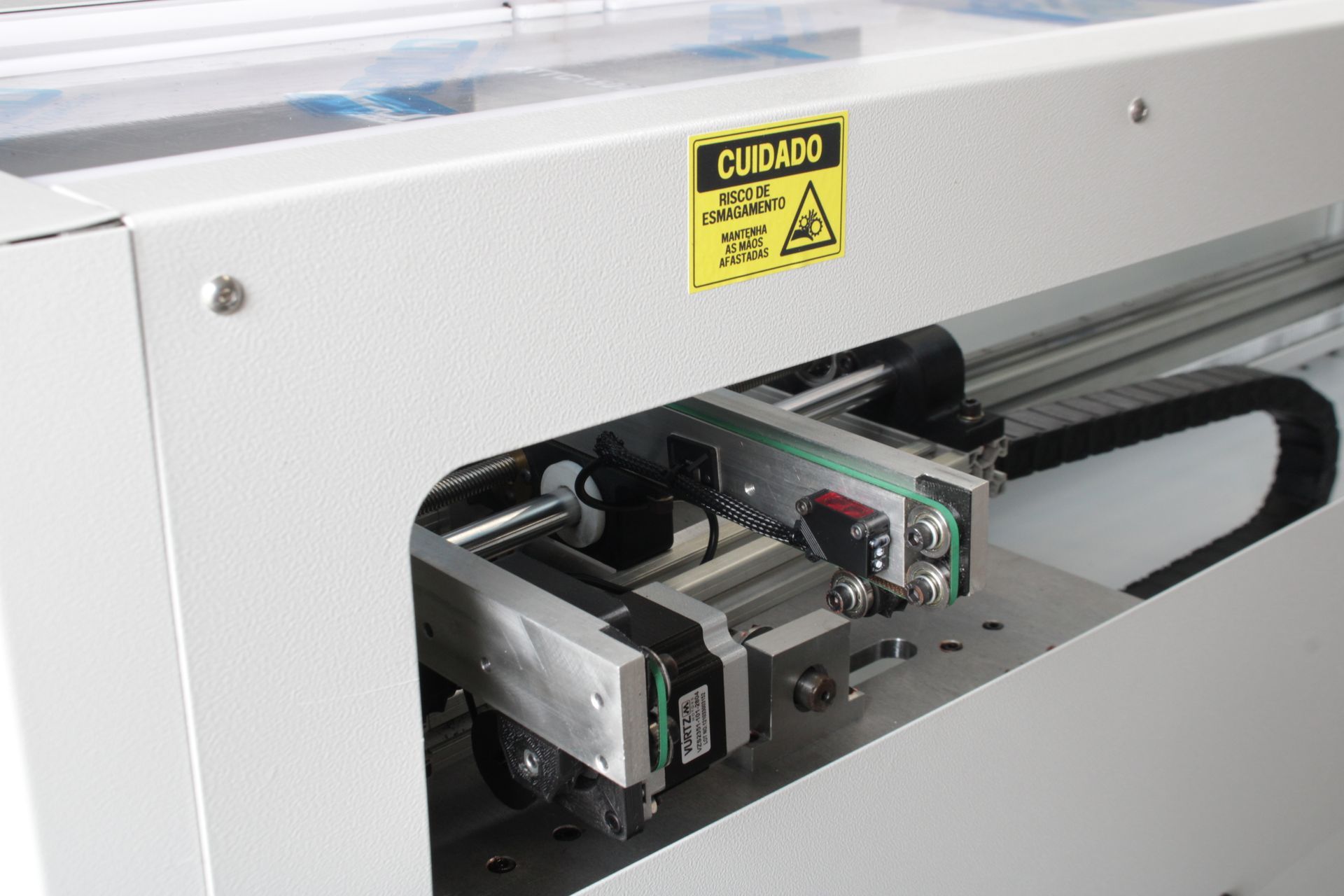

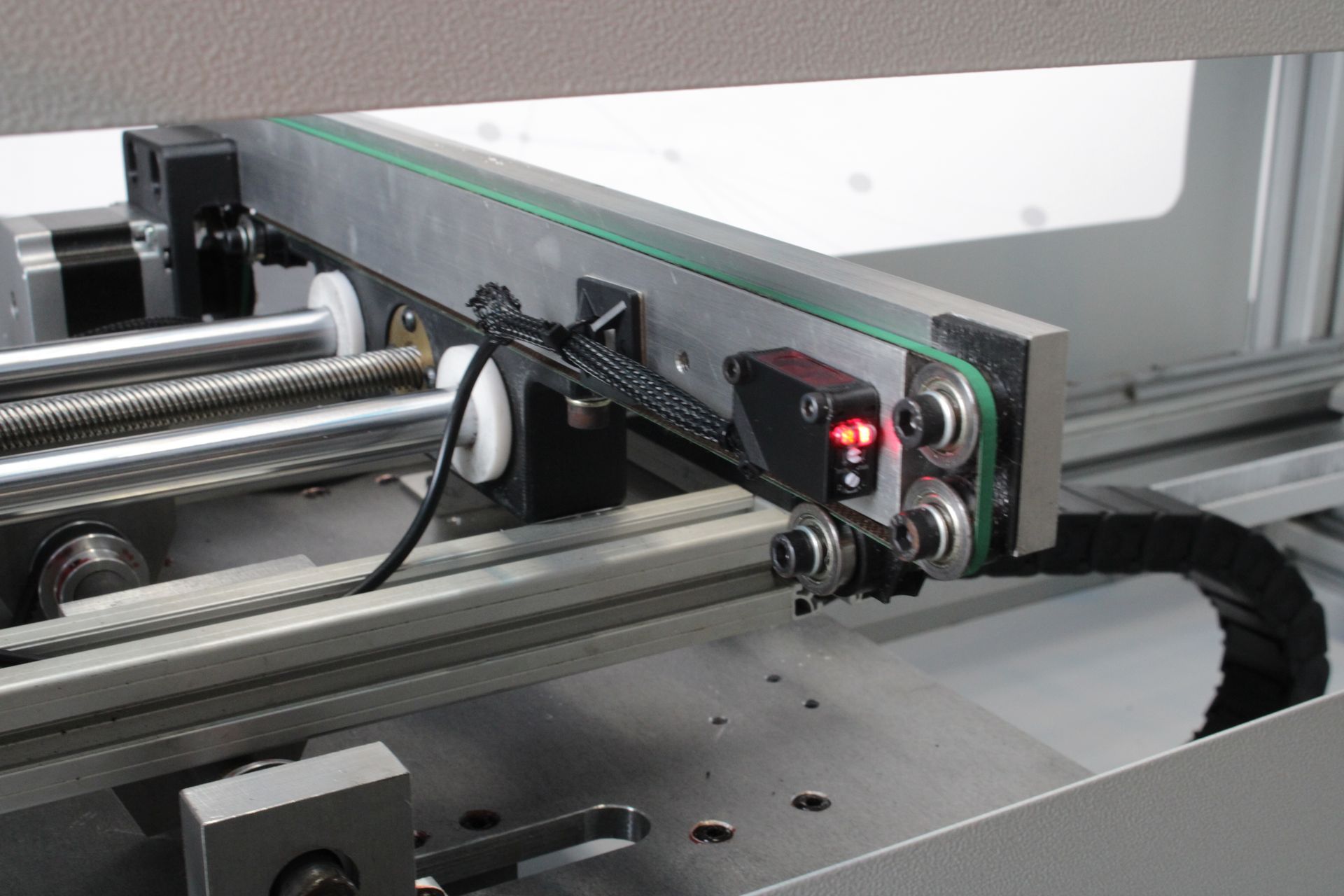

Sistema de Transporte
- Correia sincronizadora 6mm;

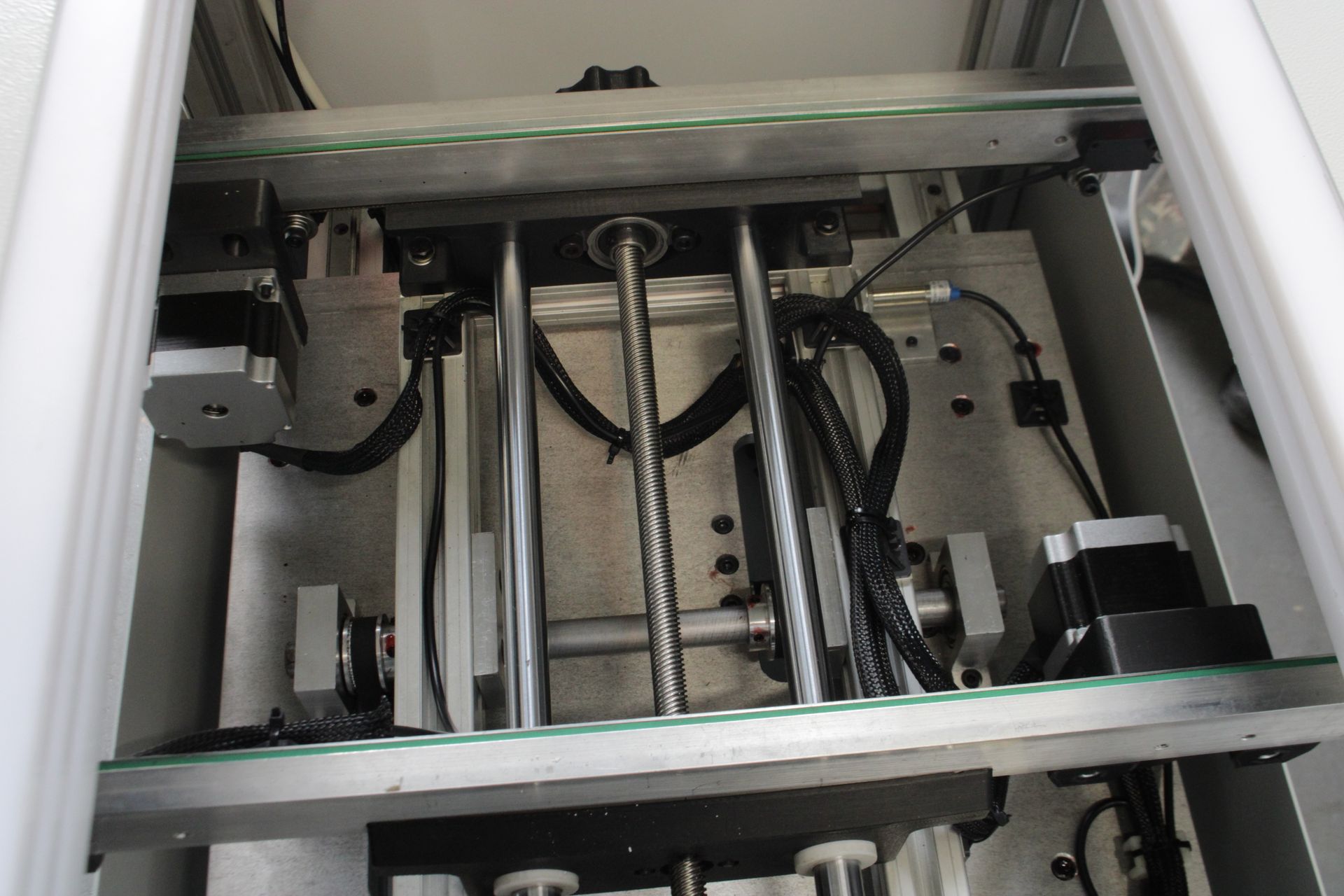

- Motores de passo NEMA 17;
- 3 posições programáveis via IHM;
Segurança
- Sensor de porta fechada;
- Botoeira de emergência;
- Tampa com visualização transparente;

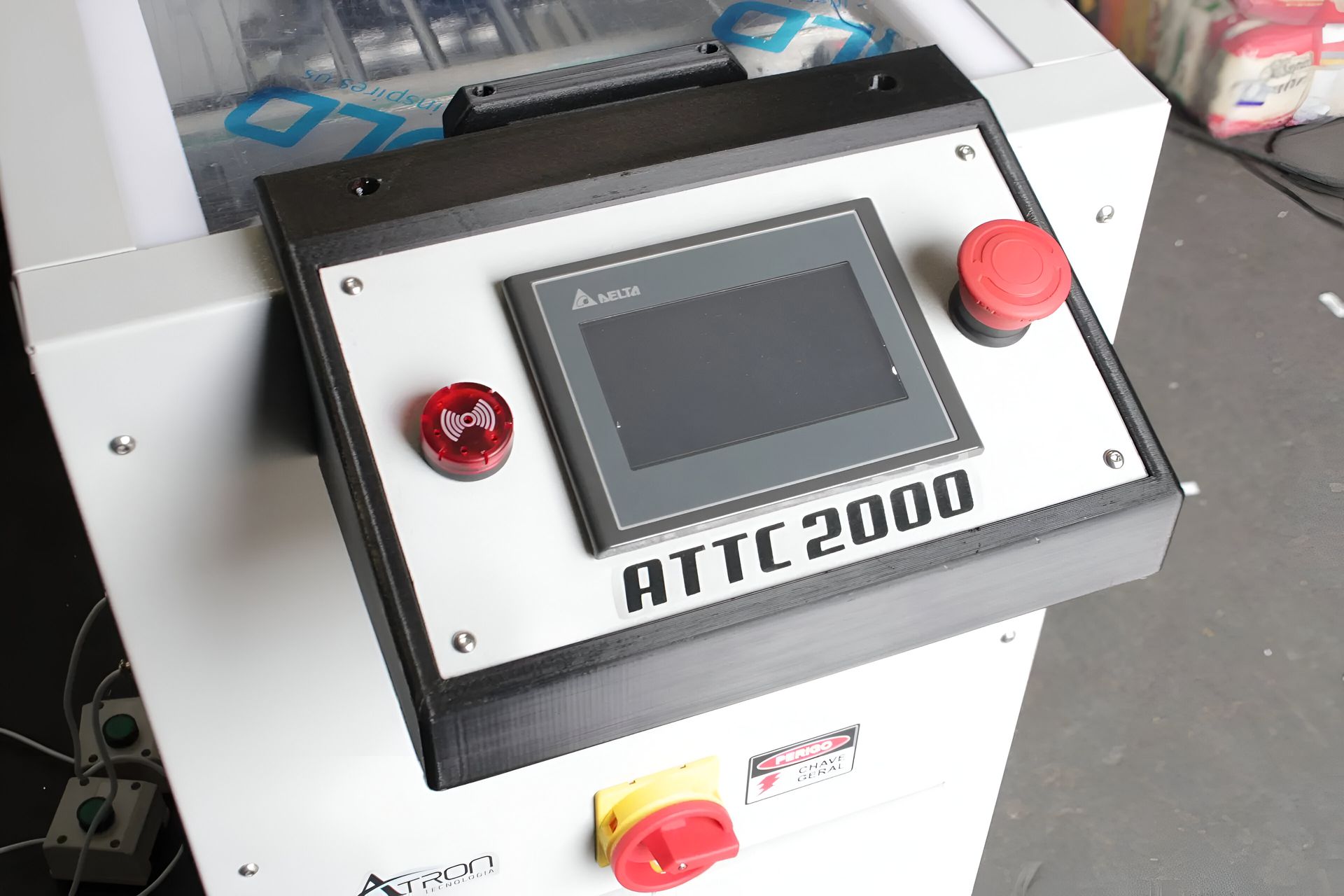

Interface e Controle
- IHM inclinada a 45°;
- Armazenamento de até 40 modelos de placas;
- Simples de configurar;
Garantia
A) Equipamento:
Garantia integral do fabricante por um período de 12 (doze) meses após a data de embarque.
O envio e retorno das peças em garantia ao fabricante são de responsabilidade do cliente.
Excluem-se da garantia os defeitos provocados por utilização inadequada.
Garantia plena de fornecimento de peças por 10 anos.
B) Mão de Obra:
12 (doze) meses após a data de embarque.
Excluem-se da garantia os defeitos provocados por utilização inadequada.
Para os equipamentos instalados fora do municipio de Manaus, as despesas de viagem e estadia do pessoal técnico da ATRON, ocorridas durante a instalação do equipamento, cursos e chamadas de assistência técnica serão de responsabilidade do cliente.
Limitações de Atendimento:
Os atendimentos técnicos dentro do período de garantia de serviços serão gratuitos dentro do horário comercial - SEG - SEX das 08:00hs às 17:00hs. Os atendimentos efetuados por solicitação de chamada técnica fora do horário comercial serão cobrados por hora efetiva de trabalho, independente da condição de chamada.
Cobertura:
São consideradas como "fora de garantia", todas as peças e partes de desgaste natural, ou provocadas por falha ou falta de manutenção preventiva e conservação, ou por erros de operação, ou por intervenção de terceiros não habilitados e não autorizados pelo fabricante ou fornecedor.
Dentro de grupo de peças e partes de desgaste, encontram-se todas as unidades de movimentação, atrito, acionamento constante e sob influência direta de fonte externa de suprimento, como ar comprimido, vácuo e água. São as mais comuns: correntes, guias, roldanas, coroas dentadas, correias, polias, rolamentos, mancais, filtros de ar, filtros em geral, lentes, bocais, chaves fim de curso, válvulas ejetoras (ejectors), válvulas solenóides, pistões pneumáticos, entre outras peças que comprovadamente sejam peças e partes de movimentação e desgartes. Para os serviços aplicados dentro deste grupo definido, as horas técnicas empregadas no reparo ou substituição, serão cobradas em separado conforme tabela padrão de hora técnica vigente na ocasião.
Instalação:
Será executada por um técnico da ATRON sem custo adicional para o cliente, entretanto para os equipamentos instalados fora do município de Manaus, as despesas de deslocamento, alimentação e estadia serão de responsabilidade do cliente.
